Niyə qorunan idarəetmə kabelləri EMI səs-küyünün qarşısını alır?

Xülasə:Avtomatlaşdırılmış istehsalat zavodlarında, elektrik istehsal stansiyalarında və mürəkkəb emal müəssisələrində idarəetmə xətləri ağır elektrik xətləri ilə yanaşı keçir və gərgin elektromaqnit sahələri yaradır.Ekranlı nəzarət anti-müdaxilə kabelləribu əməliyyatların etibarlı sinir sistemi kimi xidmət edir. Bu məqalə müasir sənaye avtomatlaşdırılması üçün yüksək səviyyəli idarəetmə kabellərini kritik hala gətirən çox qatlı material arxitekturasını, elektromaqnit müdaxilənin (EMI) qarşısının alınması mexanikasını və qoruyucu üstünlükləri parçalayır.

Mündəricat

Giriş

Ekranlı Anti-Müdaxilə İdarəetmə Kabellərinin Struktur Anatomiyası

Niyə örgülü ekranlama sənaye səs-küyünə qarşı vacibdir?

Avtomatlaşdırılmış Mühəndislikdə Kritik Tətbiq Ssenariləri

Zavoddan Birbaşa Uyğunluq və Xüsusi Sifariş

Giriş

Sənaye müəssisələri daha ağıllı avtomatlaşdırılmış sistemləri birləşdirdikcə, elektron avadanlıqların sıxlığı eksponent olaraq artır. Bu yüksək sıxlıqlı mühit böyük miqdarda elektromaqnit müdaxiləsi (EMI) və radiotezlik müdaxiləsi (RFI) yaradır. Adekvat qorunma olmadan, proqramlaşdırıla bilən məntiq nəzarətçilərinə (PLC), sensorlara və aktuatorlara göndərilən aşağı gərginlikli idarəetmə siqnalları asanlıqla zədələnə bilər, bu da yanlış maşın oxunuşlarına, sistem xətalarına və ya təhlükəli fövqəladə söndürmələrə səbəb ola bilər.

Kritik avtomatlaşdırılmış siqnalları qorumaq üçün,Taitong Kabelağır yüklü ekranlaşdırılmış nəzarət anti-müdaxilə kabelləri istehsal edir. Yüksək çevik keçiriciləri sıx metal qoruyucu ilə birləşdirərək, bu nəzarət xətləri bütün dünyada ciddi şəkildə pozulmuş sənaye zonalarında qüsursuz siqnal çatdırılmasını təmin edir.

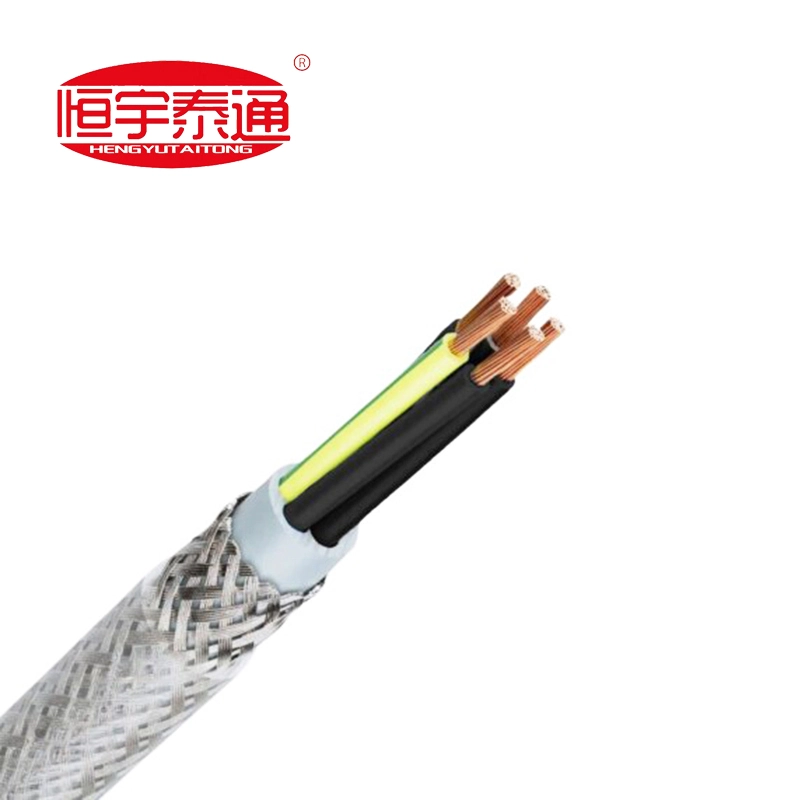

Ekranlı Anti-Müdaxilə İdarəetmə Kabellərinin Struktur Anatomiyası

Standart idarəetmə kabelinin daxili konfiqurasiyası xarici səs-küyü daxili mis keçiricilərdən ayırmaq üçün qat-qat işlənib:

Yüksək Təmizlikli Mis Keçiricilər: Çox nüvəli, incə telli düz mis naqillərdən ibarətdir, maksimum elektrik keçiriciliyi və idarəetmə panellərinin içərisində sıx marşrutlaşdırma üçün üstün çeviklik təmin edir.

Rəng kodlu izolyasiya: Quraşdırma zamanı terminalın birbaşa identifikasiyası və təhlükəsizliyi üçün fərqli rəng kodlaşdırması (standart yaşıl/sarı torpaqlama naqili daxil olmaqla) ilə Premium PVC və ya XLPE izolyasiya qarışığı.

Daxili yataq dəsti/qılıf qatı: Bükülmüş özəkləri bir-birinə sıx bağlayan və üzərindəki qalxan üçün qoruyucu yastıq əmələ gətirən hamar polimer sarğı və ya ekstrüde edilmiş təbəqə.

Yüksək Örtüklü Örgülü Metalik Qalxan: Keçilməz elektromaqnit maneə rolunu oynayan, daxili nüvələri əhatə edən sıx, çarpaz toxunmuş qalaylı mis və ya polad məftil hörük.

Alov gecikdirən xarici gödəkçə: Açıq kabel naqillərində yağ sıçramasına, rütubətin izlənməsinə, aşınmaya və alovun yayılmasına müqavimət göstərmək üçün hazırlanmış möhkəm PVC örtük.

Niyə örgülü ekranlama sənaye səs-küyünə qarşı vacibdir?

Ekransız idarəetmə naqilləri əsas elektrik dövrələrində yaxşı işləsə də, avtomatlaşdırılmış sənaye mərkəzləri üç əsas performans səbəbi ilə yüksək əhatəli örgülü qalxanları tələb edir:

1.Hərtərəfli EMI və RFI Absorbsiya: Metal hörük Faraday qəfəsi rolunu oynayır. O, ətrafdakı iri mühərriklərdən, transformatorlardan və yüksək gərginlikli elektrik kabellərindən yayılan elektromaqnit dalğalarını kəsərək, daxili nüvə siqnallarını pozmazdan əvvəl boş cərəyanları təhlükəsiz şəkildə yerə yönəldir.

2. Üstün Çevik Gücü: Dinamik mexanizmin içərisində dəfələrlə əyildikdə asanlıqla cırılan və ya çatlaya bilən statik alüminium folqa qalxanlarından fərqli olaraq, toxunmuş metal hörük davamlı mexaniki əyilmə və bükülmə zamanı belə 100% struktur qoruyucu bütövlüyünü qoruyur.

3. Çarpaz Danışığın qarşısının alınması: Çox nüvəli idarəetmə borularında bir naqildə yüksək tezlikli cərəyanlar qonşu dövrələrə axıda bilər. Dəqiq örgü, ayrı-ayrı kabel qruplarını təcrid edərək təmiz, müstəqil məlumat axını təmin edir.

Avtomatlaşdırılmış Mühəndislikdə Kritik Tətbiq Ssenariləri

Anti-müdaxilə etibarlılığı sayəsində qorunan idarəetmə kabelləri dəqiq infrastruktur tenderlərində ciddi şəkildə müəyyən edilir:

Avtomatlaşdırılmış montaj və robototexnika xətləri: Mərkəzi PLC idarəetmə masalarının fasiləsiz əmr dövrələri tələb edən avtomatlaşdırılmış robot qolları və montaj konveyerləri ilə əlaqələndirilməsi.

Yarımstansiyanın İdarəetmə və Rele Panelləri: Yüksək gərginlikli enerji mühitlərində ölçmə alətlərini, qoruyucu releləri və keçid qurğularının idarəedicilərini birləşdirən.

Neft-kimya və emal emalı zavodları: Geniş daxili və açıq kabel xətləri üzərində həssas temperatur, təzyiq və axın ölçmə sensoru oxunuşlarının ötürülməsi.

HVAC və Bina İdarəetmə: Avtomatlaşdırılmış ventilyasiya, liftlər və təhlükəsizlik arxitekturasını idarə etmək üçün kommersiya hündürmərtəbəli binalar vasitəsilə təhlükəsiz, aşağı səs-küylü idarəetmə dövrələrinin yönləndirilməsi.

Zavoddan Birbaşa Uyğunluq və Xüsusi Sifariş

Dəqiq alətlər empedans balanssızlıqları və ya qoruyucu boşluqlar üçün sıfır marja imkan verir. Sənaye satınalma müqavilələri IEC 60227 və ya regional sənaye normaları kimi ciddi keyfiyyət standartlarına dəqiq uyğunluğu tələb edir.

AtTaitong Kabel, biz 100% zavoddan birbaşa fərdiləşdirilmiş istehsal modelinin lehinə sərt, kütləvi istehsal edilmiş inventar təmizləmə sistemlərini rədd edirik. Biz başa düşürük ki, hər bir avtomatlaşdırma qurğusu unikal əsas sayları, xüsusi torpaqlama tənzimləmələri və xüsusi izolyasiya xüsusiyyətləri tələb edir. Biz nəzarət kabellərinin hər bir partiyasını birbaşa layihənizin xüsusi kəmiyyət sənədlərinə (BOQ) uyğun olaraq sifarişlə istehsal edirik - öz elektrik mühitinizə uyğunlaşdırmaq üçün əsas ölçüləri, qoruyucu əhatə əmsallarını və gödəkçə birləşmələrini kalibrləyirik.

Bu gün cihaz mühəndisliyi komandamızla əlaqə saxlayıntəsdiqlənmiş texniki çertyojları, xüsusi əsas tərtibat planlarını tələb etmək və ya qarşıdan gələn layihə tenderiniz üçün birbaşa zavod qiymət smetasını almaq üçün!
