Niyə 4 nüvəli zirehli alüminium kabellər elektrik şəbəkələri

Xülasə: Sənaye kommunal genişlənmələrində, günəş enerjisi qurğularının toplanması şəbəkələrində və kommersiya binalarının paylayıcı şəbəkələrində, sıx satınalma büdcələri ilə birbaşa basdırılma dayanıqlığının tarazlaşdırılması əsas mühəndislik prioritetlərindən biridir. 4 nüvəli zirehli alüminium elektrik kabelləri (YJLV22 / 0.6/1kV seriyası) aşağı gərginlikli ikincil şəbəkələr üçün yüksək etibarlı ötürmə həlli kimi xidmət edir. Bu texniki məqalədə çox qatlı dizayn, ikiqat polad lentli zireh mexanikası və 4 nüvəli alüminium elektrik kabellərini beynəlxalq infrastruktur tenderləri üçün ən yaxşı seçim edən xərc üstünlükləri təhlil edilir.

Mündəricat

Giriş

4 nüvəli Zirehli Alüminium Kabellərin Struktur Memarlığı

İkiqat Polad Tape Zireh: Birbaşa Dəfn Utility İşlətmələrinin Mühafizəsi

4 Nüvəli Dizayn: Üç Fazalı Aşağı Gərginlikli Gücün Rahatlaşdırılması

Qapalı Alüminium Keçiricilərin Xərc Üstünlükləri

Regional Elektrik Şəbəkələrində İlkin Tətbiq Ssenariləri

Zavoddan Birbaşa Fərdiləşdirmə və Təminat Təhlükəsizliyi

Giriş

Yeraltı aşağı gərginlikli paylayıcı elektrik xətləri ağır fiziki gərginliyə məruz qalır. Yeraltı xəndəklər zirehli olmayan kabelləri torpağın hərəkətinə, sıxılma qüvvələrinə, kəskin qaya kənarlarına və gəmiricilərin potensial müdaxiləsinə məruz qoyur. Bundan əlavə, mis keçiricilərin uzun paylamalar üzrə təyin edilməsi xammal xərclərini və yükdaşıma xərclərini əhəmiyyətli dərəcədə artırır.

Bu quraşdırma maneələrini həll etmək üçün Taitong Cable yüksək səviyyəli 0,6/1kV 4 nüvəli polad lentli zirehli alüminium elektrik kabelləri istehsal edir. Yüksək keçiricilik qabiliyyətinə malik telli alüminium keçiriciləri möhkəm ikiqat polad lentli zirehlə birləşdirərək, kabellərimiz qlobal kommunal podratçılar üçün etibarlı mexaniki güc və davamlı enerji təchizatı təmin edir.

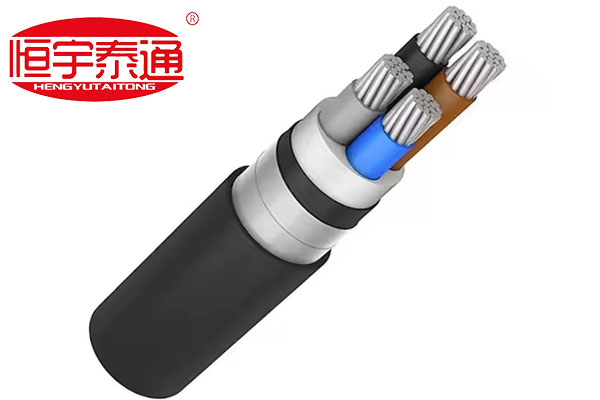

4 nüvəli Zirehli Alüminium Kabellərin Struktur Memarlığı

4 nüvəli zirehli alüminium elektrik kabelinin en kəsiyinə ətraflı baxış onun çətin yeraltı şərait üçün qurulmuş laylı mühəndisliyini göstərir:

Sıxılmış Qapalı Alüminium Keçiricilər: Optimal elektrik keçiriciliyini təmin edərkən, kabel diametrini aşağı salmaq üçün sıx şəkildə bükülmüş yüksək təmizlikli elektrik alüminium naqillərindən formalaşmışdır.

Rəng kodlu XLPE/PVC izolyasiya:Sahənin quraşdırılması zamanı dəqiq faza identifikasiyası və sadələşdirilmiş terminal bağlantısına imkan verən rəng kodlu faza izolyasiyası (məsələn, Qəhvəyi, Mavi, Qara, Boz).

Ekstrüzyonlu daxili yataq dəsti:Zireh sürtünməsinin zədələnməsinin qarşısını almaq üçün yığılmış əsas dəstənin üzərinə hamar daxili qoruyucu yastıq qatı sarılır.

Cüt polad lentli zireh (DSTA):Üst-üstə düşən spiral polad zirehli lentlər daxili yataq dəstinə etibarlı şəkildə bükülmüş, ağır xarici təsirləri və radial təzyiqi udur.

Havaya davamlı xarici örtük:Torpağın rütubətinə, turşu korroziyasına və səthin aşınmasına davamlı, ağır, UV-stabilləşdirilmiş PVC və ya PE xarici gödəkçə.

İkiqat Polad Tape Zireh: Birbaşa Dəfn Utility İşlətmələrinin Mühafizəsi

Nə üçün layihə məsləhətçiləri və EPC podratçılar yeraltı kabel qurğuları üçün ikiqat polad lentli zireh (DSTA) təyin edirlər?

1.Birbaşa Dəfn Uyğunluğu:Zirehli kabellər bahalı xarici PVC və ya beton boru borularına ehtiyacı aradan qaldıraraq, açıq torpaq xəndəklərinə birbaşa quraşdırmaya imkan verir və ümumi mülki tikinti xərclərini azaldır.

2. Həddindən artıq əzilmə və təsir müqaviməti:Yerin təkində çökmə və yuxarıdan keçən ağır avtomobillər davamlı şaquli qüvvə tətbiq edirlər. İkiqat polad lent sarğıları daxili keçiriciləri deformasiyadan və fiziki ponksiyondan qoruyur.

3.Yeraltı Zərərvericilərdən Müdafiə:Gəmiricilər və yuva quran zərərvericilər tez-tez yumşaq xarici polimerləri çeynəyir. Polad lent təbəqəsi xəttin xidmət müddətini 30 ildən çox uzadan keçilməz fiziki maneə yaradır.

4 Nüvəli Dizayn: Üç Fazalı Aşağı Gərginlikli Gücün Rahatlaşdırılması

4 nüvəli konfiqurasiya xüsusi olaraq üç fazalı dörd naqilli paylayıcı şəbəkələr üçün nəzərdə tutulmuşdur (3 Ph+N):

Balanslaşdırılmış Faza Paylanması:Tək kabel dəstində tam ölçülü neytral keçirici ilə birlikdə üç faza keçiriciləri yerləşdirir.

Sadələşdirilmiş Layout:Çoxlu tək nüvəli kabellərlə müqayisədə kabel çəkmə əməyini və kabel naqilinin yer tələblərini azaldır.

Qapalı Alüminium Keçiricilərin Xərc Üstünlükləri

Xammal qiymətləri infrastrukturun canlılığına əhəmiyyətli dərəcədə təsir göstərir. Mis əvəzinə qapaqlı alüminium keçiricilərdən istifadə aydın iqtisadi fayda verir:

Əhəmiyyətli kapital qənaəti:Alüminium, misin material dəyərinin bir hissəsi ilə əla enerji daşıma qabiliyyətini təmin edir və podratçılara layihə büdcələrini daha uzun paylama məsafələrində uzatmağa imkan verir.

Azaldılmış nəqliyyat və daşıma çəkisi:Alüminiumun yüngül çəki xüsusiyyəti kabel lövhəsinin çəkilməsini asanlaşdırır, quraşdırma işçi qüvvəsinin saatlarını azaldır və xaricə göndərmə üçün konteyner yüklərinin yüklənməsini optimallaşdırır.

Regional Elektrik Şəbəkələrində İlkin Tətbiq Ssenariləri

Struktur dayanıqlığı və yüksək qiymət səmərəliliyi sayəsində Taitong Cable-ın 4 nüvəli zirehli alüminium xətləri qlobal tenderlərdə geniş yer alır:

Günəş və Külək Farm Kolleksiyası Şəbəkələri:Aşağı gərginlikli AC gücünü gücləndirici transformatorlardan geniş günəş sahələri üzrə əsas paylama mərkəzlərinə nəql etmək.

Sənaye və Ticarət Kompleksləri:Əsas kommunal transformatorları zavod paylayıcı panellərinə birləşdirən yeraltı əsas qidalandırıcıların marşrutlaşdırılması.

Şəhərətrafı şəbəkə genişləndirilməsi tenderləri:Artan yaşayış zonalarında hava ilə əlaqədar elektrik enerjisinin kəsilməsinin qarşısını almaq üçün kövrək hava xətlərinin basdırılmış zirehli şəbəkələrlə əvəz edilməsi.

Zavoddan Birbaşa Fərdiləşdirmə və Təminat Təhlükəsizliyi

Kommunal tenderlər izolyasiya boşluqları, keçirici fərqlər və ya zireh boşluqları üçün sıfır yer buraxır. Qlobal satınalma müqavilələri IEC 60502-1 və BS 5467 daxil olmaqla tanınmış parametrlərə ciddi riayət etməyi tələb edir.

AtTaitong Kabel, biz 100% fabrikdən birbaşa fərdiləşdirilmiş istehsal modeli vasitəsilə layihənizin icrasını dəstəkləyirik. Biz əvvəlcədən hazırlanmış, köhnəlmiş anbar boşluqlarını itələmirik. Bunun əvəzinə biz 4 nüvəli zirehli alüminium kabellərin hər partiyasını birbaşa layihənizin dəqiq kəmiyyət cədvəlinə (BOQ) uyğunlaşdırmaq üçün sifarişlə istehsal edirik - kalibrləmə keçirici kəsikləri (16 mm2 - 500 mm2), izolyasiya qalınlığı, zireh parametrləri və yerli milli şəbəkə standartlarına cavab verən xarici örtük materialları.

Tələb etmək üçün bu gün elektrik kabel mühəndisliyi bölməmizlə əlaqə saxlayınyoxlanılmış tip-test hesabatları, xüsusi ölçülü çertyojlar və ya qarşıdan gələn enerji tenderiniz üçün ekspress, zavoddan birbaşa qiymət təklifi!
