Nə üçün MV mis elektrik kabelləri şəbəkənin etibarlılığını təmin edir

Xülasə: Müasir ağır sənayelər və şəhər infrastrukturları genişləndikcə orta gərginlikli şəbəkələr misilsiz ötürmə sabitliyi tələb edir.6/10 kV-dan 26/35 kV-a qədər hesablanmış orta gərginlikli elektrik kabelləriyüksək yüklü elektrik paylanmasının həyati damarları kimi xidmət edir. Bu məqalədə orta gərginlikli mis kabellərin kritik struktur təbəqələri, mühəndislik üstünlükləri və ciddi sınaq standartları təhlil edilir, infrastruktur satınalma menecerlərinə uzunmüddətli şəbəkə təhlükəsizliyinə istiqamət verilir.

Mündəricat

1. Giriş

2. 6/10 kV-dan 26/35 kV-dək OV kabellərinin struktur təbəqələri

3.Niyə Orta Gərginlikli Sistemlərdə Mis keçiriciləri Excel

4.Yeraltı Risklərin aradan qaldırılması: Ekran və Zireh

5.Texniki Uyğunluq və Fabrikin Fərdiləşdirməsi

Giriş

6 kV-dan 35 kV-a qədər orta gərginlik diapazonunda işləyən elektrik şəbəkələri standart aşağı gərginlikli xətlərin dözə bilməyəcəyi əhəmiyyətli elektrik gərginliyinə səbəb olur. Bu yüksək potensiallarda istənilən struktur pozuntusu fəlakətli qismən boşalmalara səbəb ola bilər. Bələdiyyə yarımstansiyaları və kütləvi istehsal zonaları üçün fasiləsiz fasiləsizliyə zəmanət vermək üçün məsləhətçi mühəndislər davamlı olaraq ağır yüklü mis nüvəli orta gərginlikli həlləri müəyyənləşdirirlər.

Beynəlxalq səviyyədə tanınmış istehsalçı kimi,Taitong Kabel6/10 kV-dan 26/35 kV-a qədər elektrik kabellərini çatdırmaq üçün qabaqcıl katenar vulkanizasiya istehsal xətlərindən istifadə edərək, ağır sənaye tenderləri üçün yüksək səmərəli paylama variantlarını təmin edərək qlobal şəbəkə təhlükəsizliyi hədlərini üstələyir.

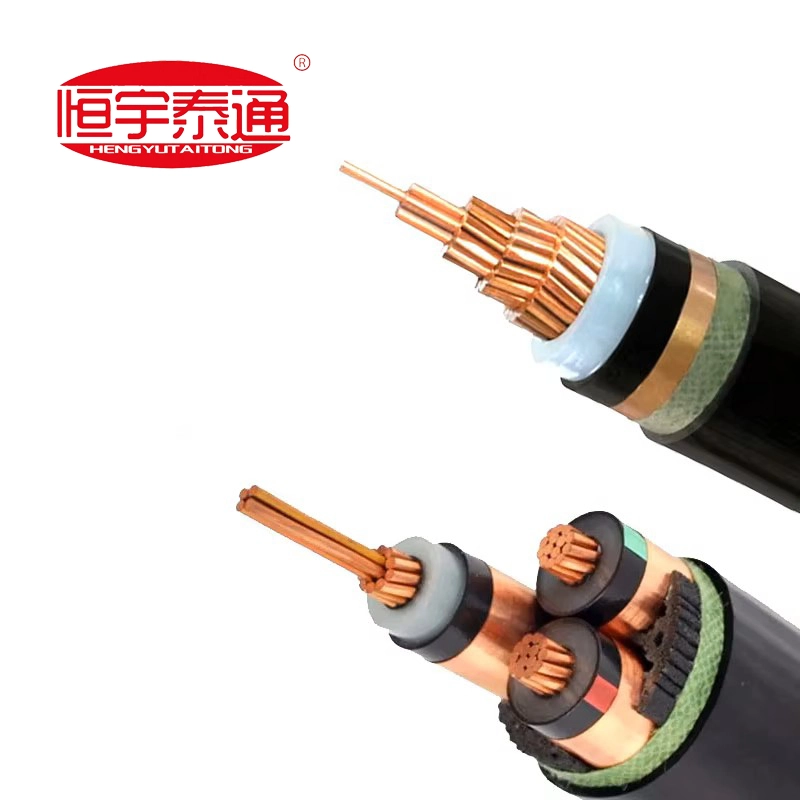

6/10 kV-dan 26/35 kV-a qədər OV kabellərinin struktur təbəqələri

Aşağı gərginlikli naqillərdən fərqli olaraq, orta gərginlikli kabellər gərgin daxili elektrik sahəsini vahid formalaşdırmaq üçün mürəkkəb üçqat ekstruziya təbəqəsi tələb edir. Struktur mühəndisliyi bir neçə dəqiq istehsal zonasını əhatə edir:

Dirijor: Maksimum keçiriciliyi və minimuma endirilmiş diametrini təmin edən yüksək təmizlikli, dairəvi sıxılmış telli mis (Sinif 2).

Daxili Yarımkeçirici Qalxan: Elektrik gərginliyinin konsentrasiyalarını aradan qaldırmaq üçün birbaşa keçiricinin üzərinə çəkilmiş hamar yarımkeçirici təbəqə.

XLPE izolyasiyası: 90°C-yə qədər yüksək gərginlikli gərginliyi müalicə edən, davamlı iş rejimində əlavə təmiz Çapraz bağlı Polietilen.

Xarici izolyasiya qalxanı: Radial elektrik sahələrini bərabərləşdirən soyula bilən və ya birləşdirilmiş yarımkeçirici təbəqə.

Metalik qoruyucu təbəqə: Kapasitiv doldurma cərəyanlarını və nasaz cərəyanları yerə təhlükəsiz şəkildə daşımaq üçün nəzərdə tutulmuş spiral şəklində bükülmüş yüksək keçiricilikli mis lentlər və ya mis məftillər.

Xarici qoruyucu örtük: Möhkəm, hava şəraitinə davamlı PVC və ya yüksək sıxlıqlı PE gödəkçə metal qoruyucu təbəqəni yeraltı nəmdən təcrid etmək üçün nəzərdə tutulmuşdur.

Niyə Orta Gərginlikli Sistemlərdə Mis Keçiricilər Excel

Aşağı ilkin məsrəflərə görə alüminium yerli aşağı gərginlikli kommunal xətlərdə üstünlük təşkil etsə də, yüksək təmizlikli mis bir neçə əsas səbəbə görə kritik 6 kV-dan 35 kV-dək orta gərginlik paylanması üçün mübahisəsiz standartdır:

1. Üstün cərəyan keçirmə qabiliyyəti: Mis alüminiumdan əhəmiyyətli dərəcədə aşağı elektrik müqaviməti təklif edir ki, bu da tək nüvəli və ya üç nüvəli qurğulara daha sıx yeraltı kanallar vasitəsilə böyük enerji bloklarını ötürməyə imkan verir.

2.Minimallaşdırılmış Gərginlik Düşüşü: Daha uzun sənaye dövrələri üçün vacibdir, mis nüvələr geniş regional diapazonlarda xətt ötürücü istilik itkilərini kəskin şəkildə azaldır.

3.Yüksək Mexaniki Dartma Gücü: Mis, mürəkkəb xəndək marşrutu və ya dərin istiqamətli qazma qurğuları zamanı həddindən artıq çəkilmə gərginliyinə tab gətirə bilər, əsas dartılma risklərini aradan qaldırır.

Yeraltı Risklərin aradan qaldırılması: Ekran və Zireh

Gömülü orta gərginlikli dövrələrə ən çox rast gəlinən təhlükə su ağacının qurulmasıdır - bu, ucuz izolyasiyadakı mikro boşluqların rütubətlə birləşərək zamanla yavaş-yavaş kabeli pisləşdirdiyi bir fenomendir.

Taitong Kabelultra-təmiz mürəkkəb materiallardan və ən müasir üçlü ko-ekstruziya çarpaz əlaqə texnologiyasından istifadə etməklə bu riski aradan qaldırır. Üst-üstə düşən mis lent qoruyucu əlavə polad məftilli zireh (SWA) və ya ikiqat polad lentli zireh (DSTA) ilə birlikdə ikili maneə yaradır. Bu maneə yeraltı qaya təzyiqini, rütubətin infiltrasiyasını və gəmiricilərin deqradasiyasını tamamilə dəf edərək, əməliyyat ömrünü 30 ildən çox uzadır.

Texniki Uyğunluq və Fabrikin Fərdiləşdirməsi

Qlobal infrastruktur tenderləri kompromislər üçün sıfır yer buraxır. Orta gərginlikli sistemlər sərt tip testi sertifikatları ilə dəstəklənən qüsursuz dizayn icrasını tələb edir.

AtTaitong Kabel, biz ümumi kütləvi birja klirinq mərkəzi işlətmirik. 100% fabrikdən birbaşa fərdiləşdirilmiş istehsal modelində fəaliyyət göstərən birnüvəli və üçnüvəli orta gərginlikli kabellərin hər partiyası birbaşa layihənizin xüsusi kəmiyyət hesablarına (BOQ), izləmə sisteminin tələblərinə və lokallaşdırılmış ekoloji spesifikasiyalara uyğun olaraq hazırlanmışdır.

Bu gün orta gərginlikli texniki bölməmizlə əlaqə saxlayınfabrikin texniki kataloqlarına, en kəsiyi dizayn vərəqlərinə daxil olmaq və ya regional şəbəkə infrastrukturu tenderiniz üçün sürətli, müqaviləyə uyğun qiymət qiymətləndirməsini əldə etmək üçün!
