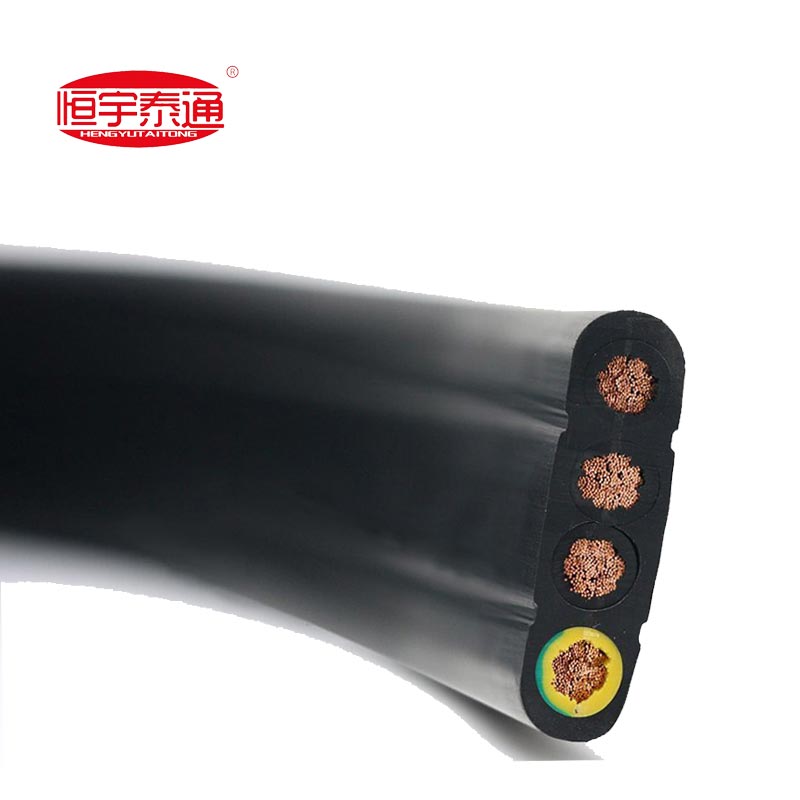

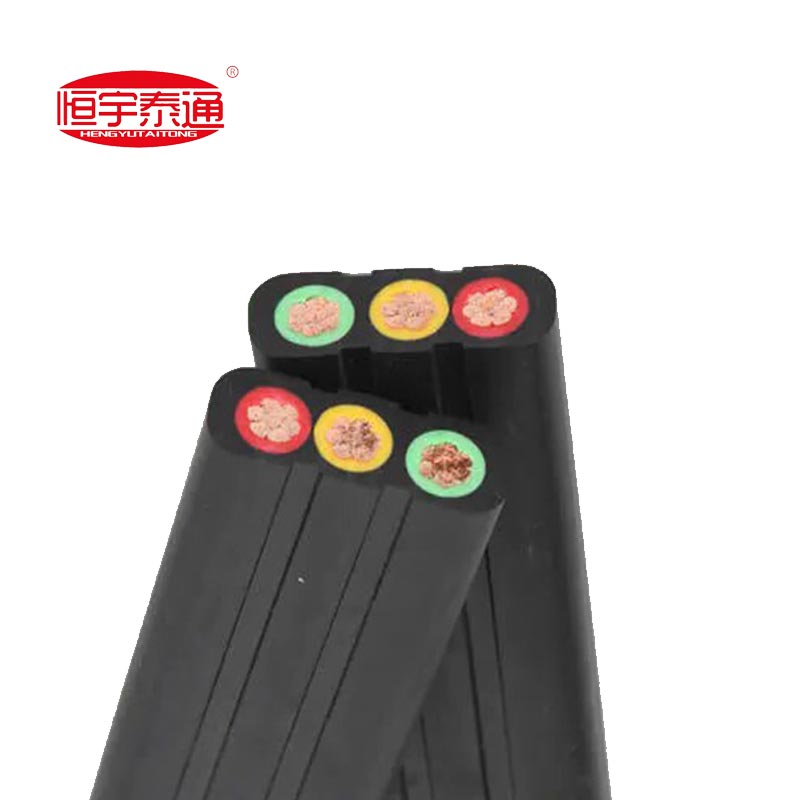

Xüsusi rezin örtüklü düz kabel

2.1 Məhsul Xüsusi rezin örtüklü düz kabelin növləri

1. Düz çevik rezin örtüklü kabel
2. PVC izolyasiyalı, NBR - örtüklü düz kabel
3. Mis hörmə ekranlı düz rezin kabel
4. Poliuretan xarici qabığı olan yüksək performanslı düz kabel
5. Kran idarəetmə sistemləri üçün çox nüvəli (8–48 nüvəli) düz kabel

2.2 Xüsusi rezin örtüklü düz kabelin quruluşu

Dirijor: IEC 60228 Class 5/6 və ya VDE 0295 Class 5-ə uyğun olan çox zəncirli incə tavlanmış mis; yüksək elastiklik üçün əlavə incə iplik.

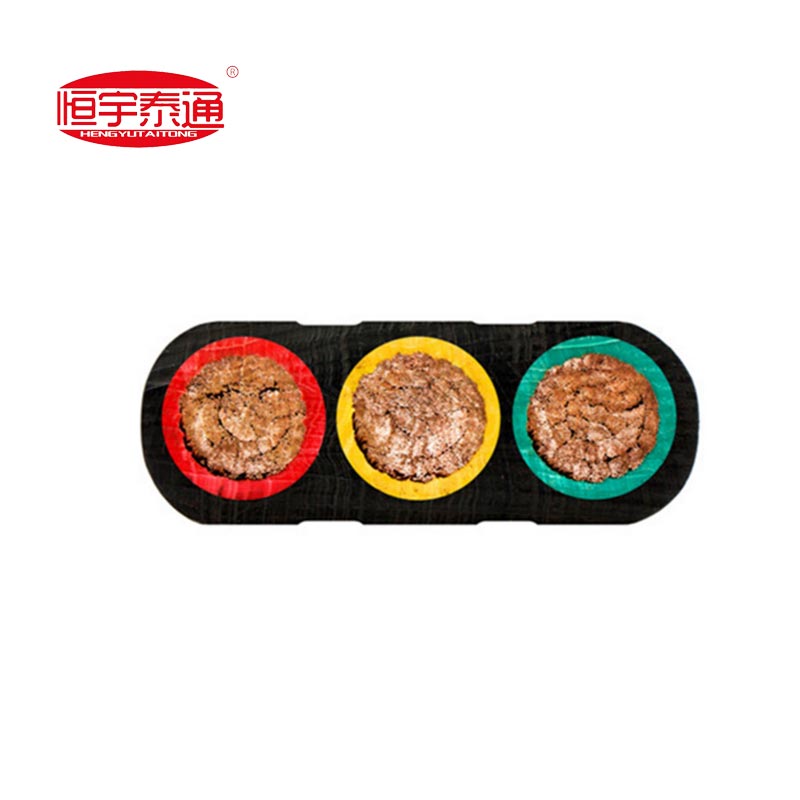

İzolyasiya: EPR (etilen propilen kauçuk) və ya xüsusi PVC qarışığı; identifikasiya üçün rəng kodlu və ya nömrələnmiş; torpaqlama nüvəsi üçün yaşıl-sarı.
Əsas Aranjman: Yığcamlıq və bükülmə əleyhinə paralel düz (xətti) və ya quincuncial nüvə düzümü.

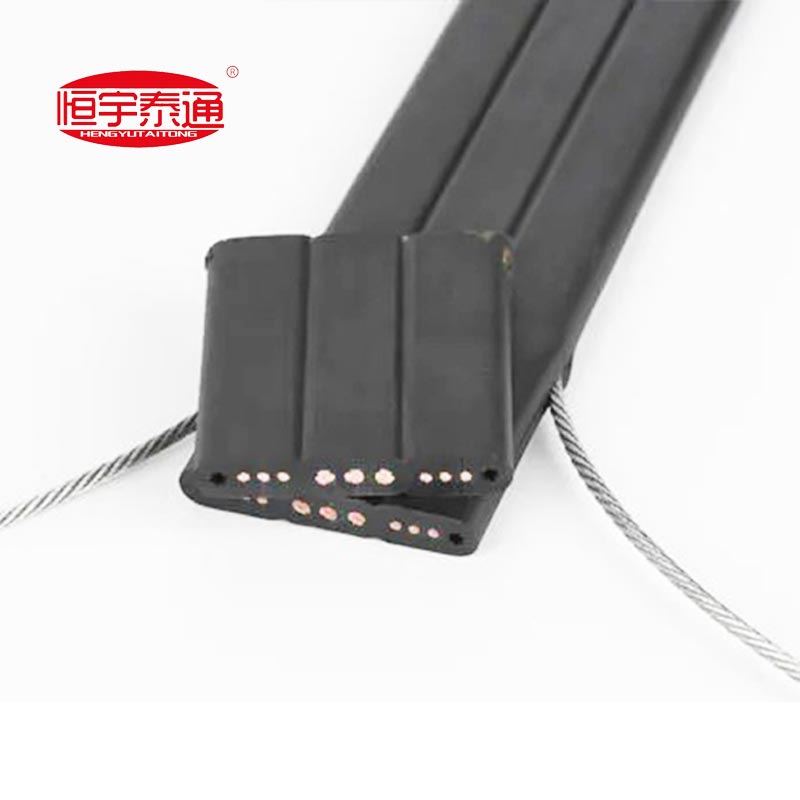

Möhkəmləndirmə: Dartma gücü üçün hər iki tərəfə quraşdırılmış iki sinklənmiş polad məftil, kranların uzun məsafədə hərəkəti üçün vacibdir.
Qoruyucu: Elektromaqnit müdaxiləsinə qarşı müqavimət göstərmək üçün yüksək sıxlıqlı qalaylanmış mis hörük (qoruyucu sıxlığı >80%).
Xarici qişa: Ağır NBR (nitril kauçuk), CSM (xlorosulfonatlı polietilen) və ya PUR (poliuretan); yağa davamlı, aşınmaya davamlı, ultrabənövşəyi şüalara davamlı və duza davamlıdır.

3.1 Gərginlik dərəcəsi: 300/500V, 450/750V, 0.6/1kV (standart sənaye sinifləri).
3.2 Temperatur diapazonu: -40°C-dən +90°C-dək (davamlı işləmə); -50°C-yə qədər və ya +120°C-ə qədər olan sifarişlər mövcuddur.
3.3 Bükülmə radiusu: Sabit quraşdırma: 5 × kabel qalınlığı; mobil/səyahət: 8–10× kabel qalınlığı.
3.4 Bükülmə müddəti: ≥1.000.000 dövr; yüksək çevik modellər ≥5.000.000 dövrə.
3.5 Mexaniki Güc: Dartma gücü ≥50MPa; yırtılma müqaviməti ≥25N/mm; aşınma müqaviməti ≥5,000 sürtünmə dövrü.
3.6 Ətraf Mühit Müqaviməti: Yağa davamlı, turşuya/qələvilərə davamlı, UV şüalarına davamlı, duza davamlı; dəniz və liman mühitləri üçün uyğundur.
3.7 Alova gecikdiricilik: IEC 60332-1, VDE 0472-804 Part B və UL 94 V-0/VW-1 standartlarına uyğundur.
3.8 Elektrik performansı: 20°C-də izolyasiya müqaviməti ≥10MΩ·km; sınaq gərginliyi 2,500-3,500V AC 5 dəqiqə pozulmadan.

IEC 60227: 450/750V daxil olmaqla nominal gərginlikli polivinilxlorid izolyasiyalı kabellər.
IEC 60228: İzolyasiya edilmiş kabellərin keçiriciləri.
IEC 60332-1: Yanğın şəraitində izolyasiya edilmiş kabellərdə sınaq - 1-ci hissə: Tək izolyasiya edilmiş naqil və ya kabel üçün alovun şaquli yayılması testi.
VDE 0295: Kabellər üçün elastik mis keçiricilər.
VDE 0482 / EN 50265-2-1: Ümumi məqsədlər üçün çevik rezin örtüklü kabellər üçün texniki xüsusiyyətlər.
CE (LVD/RoHS): AB Aşağı Gərginlik Direktivinə və Təhlükəli Maddələrin Məhdudlaşdırılmasına uyğunluq.

GB/T 5023.6: 450/750V daxil olmaqla nominal gərginlikli PVC izolyasiyalı kabellər – 6-cı hissə: Ümumi məqsədlər üçün lift kabelləri və düz kabellər.
GB/T 12706: Nominal gərginlik 1kV (Um=1,2kV) ilə 35kV (Um=40,5kV) arasında sıxılmış izolyasiya elektrik kabelləri və aksesuarları.
GB/T 18380.1: Yanğın şəraitində izolyasiya edilmiş kabellər üzərində sınaq – 1-ci hissə: Tək izolyasiya edilmiş naqil və ya kabel üçün alovun şaquli yayılması sınağı.
